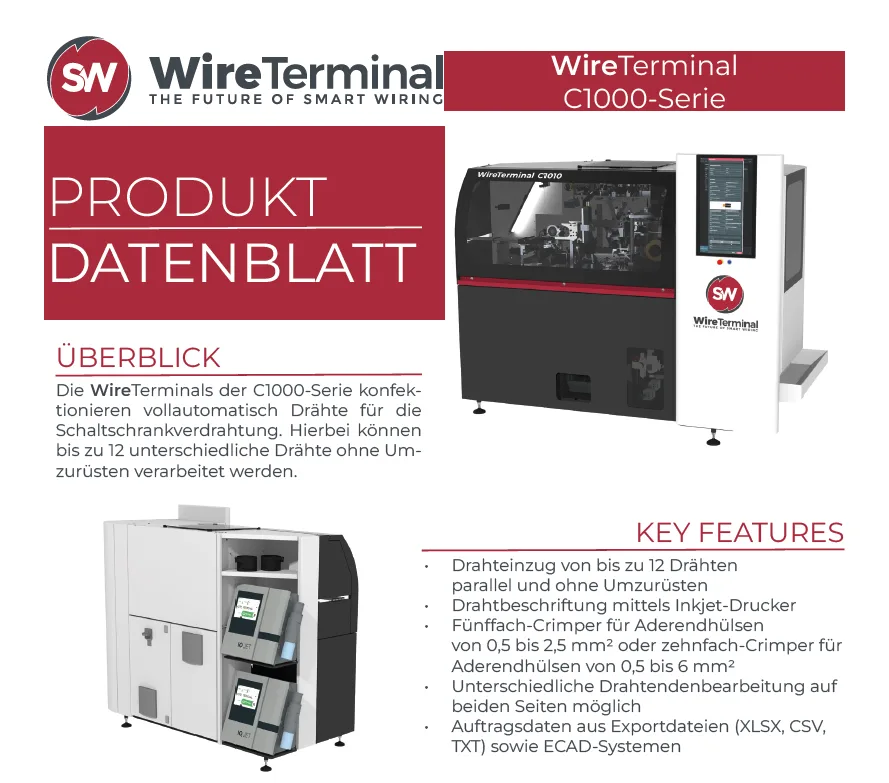

C1000-Serie

Das WireTerminal der Serie C1000 produziert vollautomatisch vorkonfektionierte Drähte für die Schaltschrankverdrahtung. Hierbei können bis zu 12 unterschiedliche Drähte, ohne Umzurüsten nacheinander verarbeitet werden. Dabei erstreckt sich der Drahtdurchmesser von 0,5 mm² bis 6 mm².

Die Drähte werden abgelängt, bedruckt und es kann an beiden Enden eine unterschiedliche Endenbearbeitung durchgeführt werden. Bei beidseitig aufgecrimpten Aderendhülsen kann eine Taktzeit von 11 Sekunden erreicht werden. Die Ausgabe der Drähte erfolgt, abhängig von der Ausführung, in ein Schienenmagazin oder in einen Drahtkettenbündler.

Ausführungen

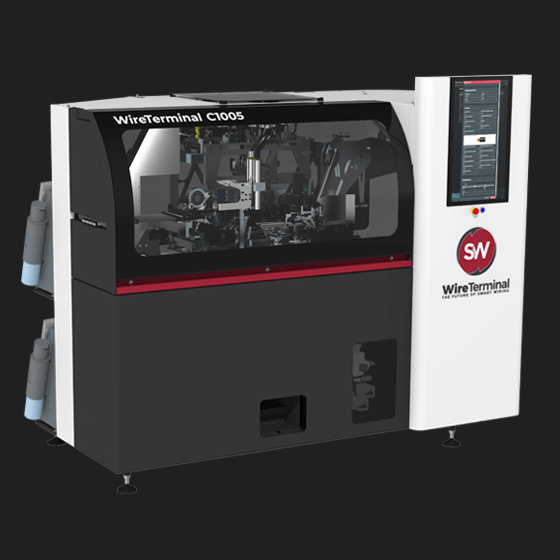

WireTerminal C1005

Draht-∅: 0,5 – 2,5 mm²

WireTerminal WT C1010

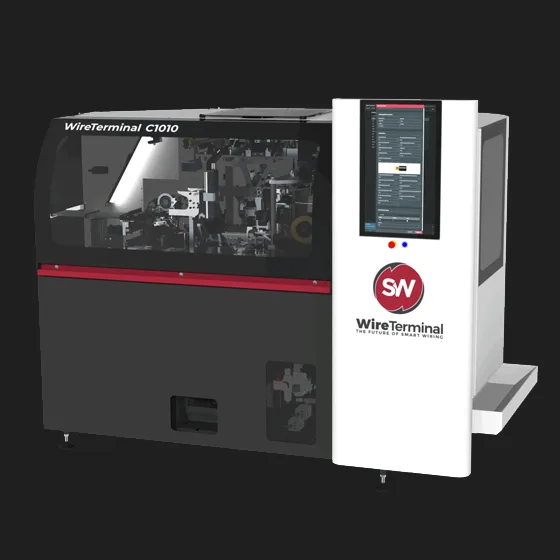

WireTerminal C1010

Draht-∅: 0,5 – 6 mm²

Technische Daten

WireTerminal C1005WireTerminal C1010
Längenbereich bei beidseitger Endenbearbeitung150 mm bis 7000 mm150 mm bis 7000 mm
Abisolierlängebis 22 mmbis 22 mm
Drahtquerschnitte0,5 mm² bis 2,5 mm²0,5 mm² bis 6 mm²
Hülsenlänge8 mm bis 18mm8 mm bis 18mm
Stufenloser Teilabzug6 mm bis 20 mm6 mm bis 20 mm
Stufenloser Vollabzug2 mm bis 22 mm2 mm bis 22 mm
Anzahl Hülsenfördertöpfe510
Anzahl der gleichzeitig gerüsteten Drähte1212
Taktzeit bei beidseitig aufgecrimpten Aderendhülsenab 11 Sekundenab 11 Sekunden
Abmessungen

Länge = 2.170 mm
Breite = 1.080 mm
Höhe = 1.870 mm
Länge = 2.170 mm
Breite = 1.080 mm
Höhe = 1.870 mm
Gewicht800 kg800 kg
Druckluftanschlussmin. 5 bar, max. 7 barmin. 5 bar, max. 7 bar
Betriebsspannung230 V, 1~, 50 Hz/ 60 Hz230 V, 1~, 50 Hz/ 60 Hz
Steuerspannung24V24V
Leistungsaufnahme (ca.)1 kW1 kW

Aufstellplan
